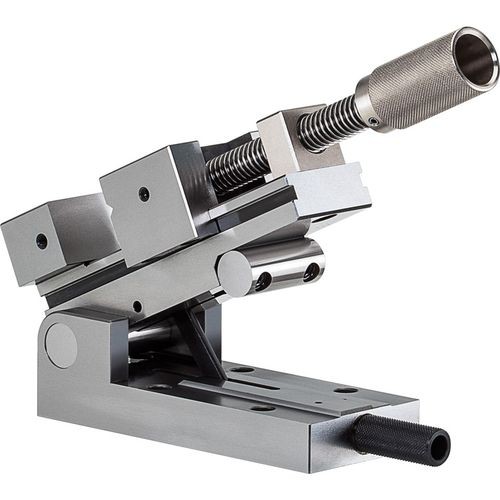

Präz.-SinusspannerPS-SV Gr.1 70mm RÖHM

‎Ausführung: Körper und Backen aus legiertem Werkzeugstahl, gehärtet und feinst geschliffen. Die feste Backe ist glatt, die bewegliche Backe mit waagerecht eingeschliffenem Prisma. Das Spannen und Lösen erfolgt mittels Gewindespindel. Die Winkeleinstellung mit einem Einstellbereich 0–46° erfolgt mit Endmaßen nach dem Sinusprinzip, Lager- und Auflagebolzen sind gehärtet und geschliffen mit einer Genauigkeit von 0,001 mm. Die Spannvorrichtung kann in jeder Winkelposition formschlüssig verriegelt werden. Rechtwinkligkeit: 100 mm = 0,005 mm Parallelität: 100 mm = 0,002 mm Winkelabweichung: bei 45° ± 15″. Anwendung: Für eine hohe Arbeitsgenauigkeit im Werkzeugbau beim Schleifen, Fräsen, Messen usw.
