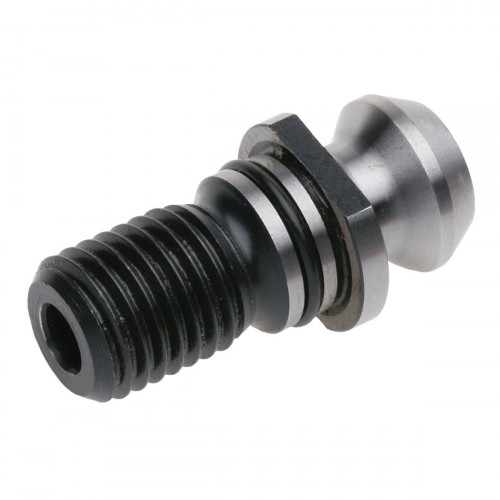

Anzugsbolzen M16 ISO 7388 Form II B mit Durchgangsbohrung, inkl. O-Ring | l2=16,40mm, d1=18,95mm
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

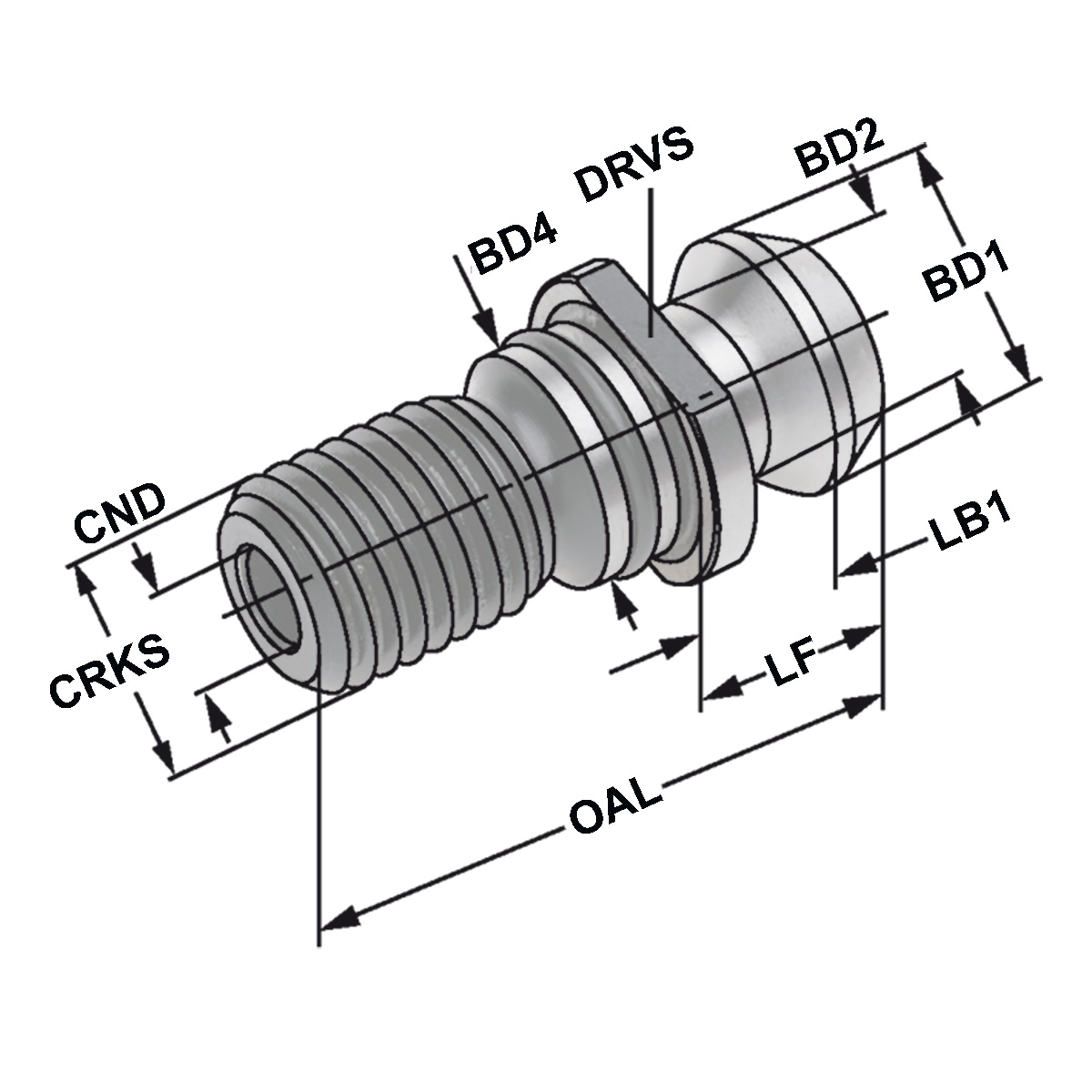

Produktspezifikationen
| Schaftgrösse (SS) | 18.95 mm | Kegelwinkel des Halbkörpers (BHTA) | 45° mm |
| Körperdurchmesser (BD) | 17 mm | Halsdurchmesser (DN) | 12.95 mm |
| Gewindegröße des Verbindungsretentionsknopfes (CRKS) | M16 | Zapfendurchmesser | 7 mm |
| Körperlänge (LB) | 11.15 mm | Flange to Knob Length | 16.4 mm |
| Gesamtlänge (OAL) | 44.5 mm | Flange to Angle Length | 12.95 mm |
| Anwendung | mit O-Ring mm | größter Außendurchmesser | 7 mm |
| Kühlmitteleigenschaft (CSP) | mit Durchgangsbohrung | Körperdurchmesser (BD_3) | 16.4 mm |
| Produktart | mit O-Ring mm | Metrisch/Inch | M |
| Serien-/Listen # | 45° mm |
Produkteigenschaften
| Produktbeschreibung | Verwendung:
|
Hersteller | Kemmler |
| Gruppenbezeichnung | Anzugsbolzen ISO 7388 |
Versandinfos
Name
Pull Studs (Retention Knobs)
Gruppenbezeichnung
Anzugsbolzen ISO 7388
Hersteller
Kemmler
