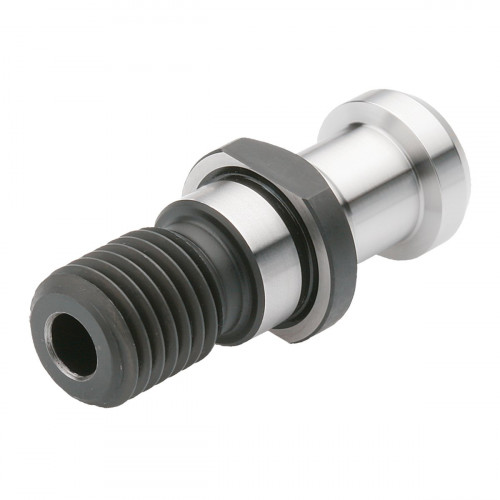

Anzugsbolzen M16 DIN 69872 A mit Durchgangsbohrung, inkl. O-Ring
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

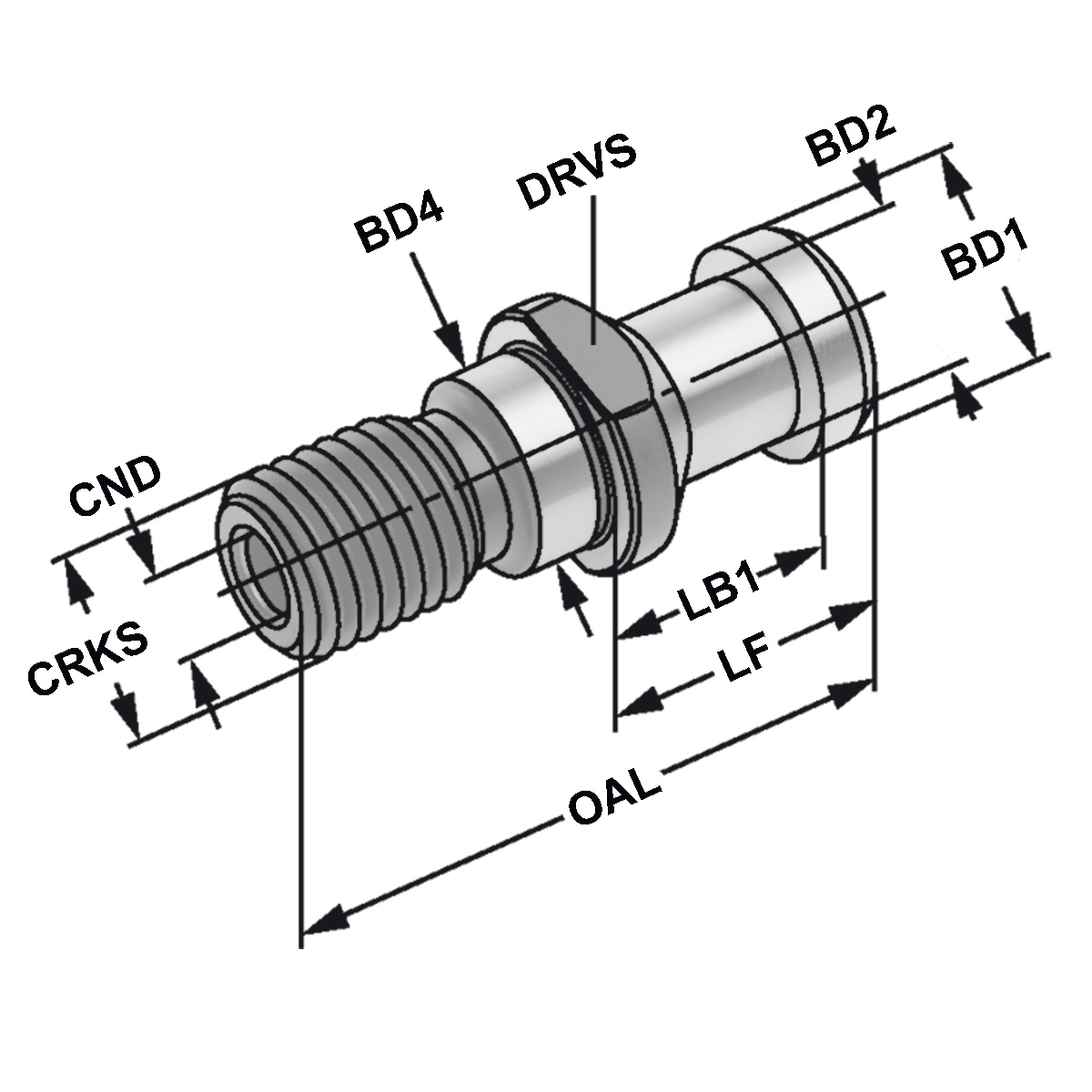

Produktspezifikationen
| Schaftgrösse (SS) | 19 mm | Kegelwinkel des Halbkörpers (BHTA) | 15° mm |
| Körperdurchmesser (BD) | 17 mm | Halsdurchmesser (DN) | 14 mm |
| Gewindegröße des Verbindungsretentionsknopfes (CRKS) | M16 | Zapfendurchmesser | 7 mm |
| Körperlänge (LB) | 20 mm | Flange to Knob Length | 26 mm |
| Gesamtlänge (OAL) | 54 mm | Flange to Angle Length | 14 mm |
| Anwendung | mit O-Ring mm | größter Außendurchmesser | 7 mm |
| Kühlmitteleigenschaft (CSP) | mit Durchgangsbohrung | Körperdurchmesser (BD_3) | 26 mm |
| Produktart | mit O-Ring mm | Metrisch/Inch | M |
| Serien-/Listen # | 15° mm |
Produkteigenschaften
| Produktbeschreibung | Verwendung:
|
Hersteller | Kemmler |
| Gruppenbezeichnung | Anzugsbolzen DIN 69872 DIN 69872 Form A |
Versandinfos
Name
Pull Studs (Retention Knobs)
Gruppenbezeichnung
Anzugsbolzen DIN 69872 DIN 69872 Form A
Hersteller
Kemmler
